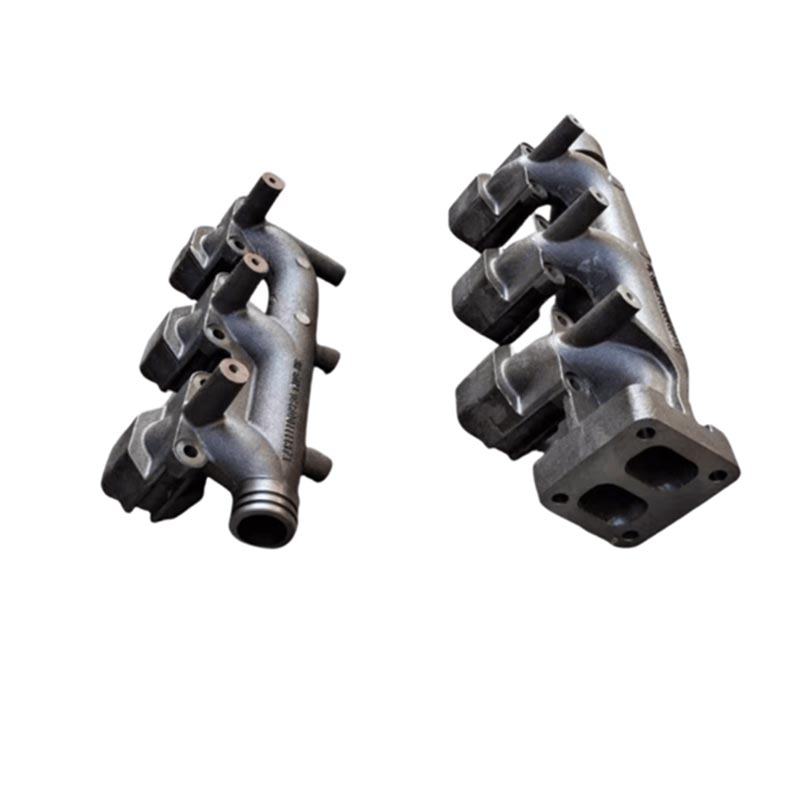

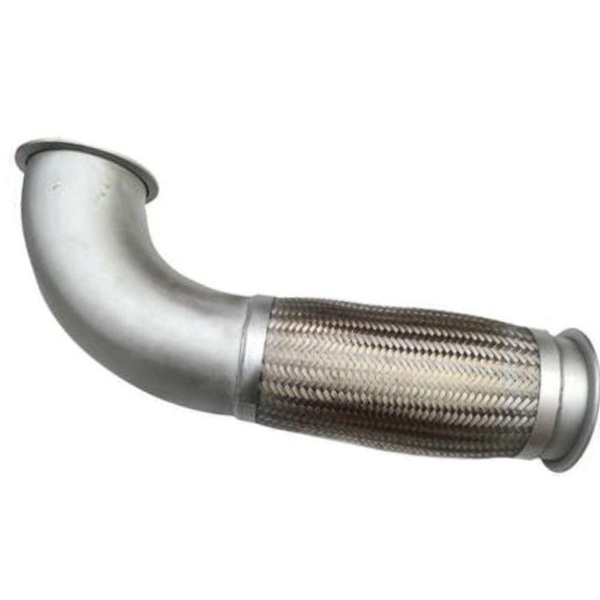

Skyond は、商用車のアフターマーケットおよび卸売部門に 15 年の経験を持ち、Sinotruk HOWO および Shacman Truck に大型トラック部品を提供する中国を拠点とするメーカーおよびサプライヤーです。当社の排出システムポートフォリオの中で、トラック排気管は、高温の排気ガスをターボチャージャーからマフラーまたは後処理システムに導く重要なコンポーネントです。耐食性を含む特殊なバリエーションも提供しています。304 ステンレス鋼エキゾーストパイプそしてトラックの排気管 吸気管当社の包括的なエンジンおよびドライブトレインコンポーネントと並んで、空気導入アプリケーションに最適です。製品はヨーロッパ、アフリカ、ロシア、東南アジア、中央アジアなど世界中に輸出されています。
トラックの排気管は、排気ガスをエンジン コンパートメントの外に導くことと、振動と熱膨張を吸収する排気システム内での柔軟な接続の提供という 2 つの重要な機能を果たします。この柔軟なカップリングは、ターボチャージャーとマフラーにかかるストレスを軽減し、取り付けを簡素化し、排気システム全体の耐用年数を延ばします。 Skyond のエキゾーストパイプは高級 304 ステンレス鋼で製造されており、背圧を最小限に抑え、エンジンの呼吸を最適化するためにマンドレルの内部を滑らかに曲げるように設計されています。すべてのパイプは当社の工場で高精度の CNC 曲げとレーザー溶接で製造され、出荷前に 100% の漏れ検査を受けます。日常的な交換であろうと、カスタム構成であろうと、Skyond の排気パイプは、過酷な車両運用に必要な耐久性を提供します。

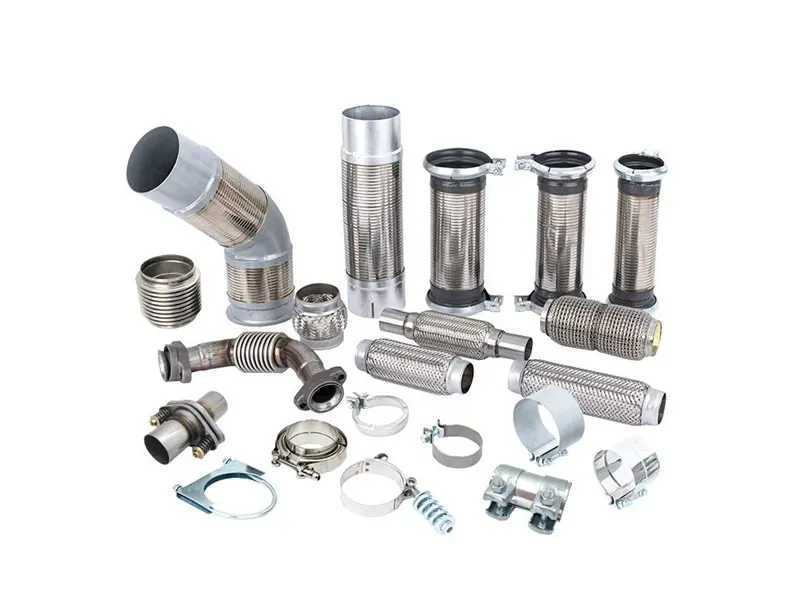

トラック排気管のご紹介
トラックの排気管アセンブリは、エンジンの排気マニホールドとマフラーの間に取り付けられ、一端はターボチャージャーの出口に接続され、もう一端はマフラーの入口に接続されます。これは、高温の排気ガスを車両の外に排出することと、振動と熱膨張を吸収する排気システム内での柔軟な接続の提供という 2 つの主な機能を実行します。この柔軟なカップリングは、排気システムのコンポーネントにかかるストレスを軽減し、取り付けを簡素化し、排気システム全体の耐用年数を延ばします。
背圧と流量効率の設計最適化
トラックの排気管の内部設計は、エンジンの性能に直接影響します。
マンドレルの曲がり。各パイプはマンドレル曲げ技術を使用して成形されます。曲げ部分でパイプの断面を変形させる圧縮曲げとは異なり、マンドレル曲げでは曲線全体の内径が維持されます。これにより、排気ガスの流速が維持され、圧力の上昇が防止されます。
精密なフィッティング。パイプエンドはターボチャージャーの出口とマフラーの入口に合わせて正確な寸法で製造されています。これにより、適切なシールが確保され、ターボチャージャーの応答性が低下し、車室内の騒音が増加する排気漏れがなくなります。
柔軟なセクション設計。ベローズスタイルのフレキシブルセクションがパイプ設計に組み込まれており、排気システムがターボチャージャーやマフラーにストレスを伝えることなくエンジンの動きと熱膨張を吸収できるようにします。これにより、接続部分で亀裂が生じるリスクが軽減されます。
一般的な障害の症状
| 症状 |
考えられる原因 |
| 排気管の振動や異音 |
パイプが損傷し、排気漏れを引き起こします。取り付けボルトの緩み |
| 排気管の腐食 |
水蒸気の凝縮は排気酸化物と混合して腐食性の酸を形成し、パイプの壁を攻撃します。 |
| エンジン出力の低下または燃料消費量の増加 |
パイプの詰まりまたは内部損傷による過剰な排気背圧 |
| 客室内または周囲の排気臭 |
接続箇所での排気漏れ |
製造工程
Skyond のトラック排気管生産施設には、精密 CNC 曲げ機、自動レーザー溶接ライン、専門的な表面処理ステーションが備えられています。
精密な曲げ加工。CNC マンドレル ベンダーは一貫した曲げ半径を生成し、生産工程全体にわたって断面の完全性を維持します。これにより、取り付け時に変更を加えることなく、すべてのパイプが対象の車両に確実に適合します。
レーザー溶接。自動レーザー溶接により、熱の影響を受ける部分が最小限に抑えられ、きれいで強力な溶接が行われます。これにより、溶接接合部におけるステンレス鋼の耐食性が維持され、生産バッチ全体で一貫した溶接品質が保証されます。
表面処理。溶接後の洗浄と不動態化処理により、ステンレス鋼表面の保護酸化層が復元され、溶接部分の耐食性が維持されます。
100% リークテスト。完成したすべてのパイプは圧力試験を受け、溶接部や接続点に漏れがないことを確認します。テストに合格したパイプのみが出荷されます。
受託製造サービス
Skyond は、標準部品が入手できない特殊な車両構成、ビンテージ トラックの修復、または特殊な産業機器に対応するため、排気管の特別なカスタム製造サービスを提供しています。
顧客は技術図面、寸法仕様、または物理サンプルを提供します。当社のエンジニアリング チームは、高度な 3D モデリングと精密曲げ技術を使用して、設計を正確に複製します。
交換の推奨事項と日常のお手入れ
1. 部品番号と車両が一致していることを確認します。
排気管はエンジンモデルや排出ガス基準によって異なります。 WD615 Euro-III 2 バルブ エンジン用のパイプは、WD615 Euro-III 4 バルブ EGR エンジンには適合しない場合があります。必ず車両のエンジンおよび排気構成と照らし合わせて部品番号を確認してください。
2. 関連するコンポーネントを検査します。
トラックの排気管を交換するときは、ターボチャージャーの出口フランジとマフラーの入口に損傷や腐食がないか確認してください。接続部分が摩耗または損傷すると、新しいパイプであっても漏れが発生する可能性があります。
3. 排気漏れを防止します。
適切な設置が不可欠です。パイプの端が完全に固定され、クランプが仕様どおりに締め付けられていることを確認してください。取り付けに隙間があると、排気ガスの漏れ、騒音の増加、および近くのコンポーネントの損傷の可能性が生じます。
4. 取付ボルトを確認してください。
緩んだり腐食した取り付けボルトは、取り付け時に交換する必要があります。
5. 定期点検。
パイプの表面に錆、亀裂、または接合部の周りの炭素すすの兆候がないか定期的にチェックしてください。すすは軽度の漏れを示しており、すぐに対処する必要があります。振動による応力破壊を防ぐために、取り付けブラケットとクランプを検査してください。
よくある質問
Q1: Skyond トラック排気管と互換性のあるエンジンと車両はどれですか?
Skyond 排気管は、WD615、WP10、WP12、および MC シリーズ エンジンを搭載した Sinotruk HOWO、HOWO A7、および Shacman トラックと互換性があります。また、ヨーロッパのトラックプラットフォーム用のパイプも供給しています。ご注文前に車種、エンジン型式、純正部品番号をご確認ください。
Q2: 軟鋼と比較した 304 ステンレス鋼の利点は何ですか?
304 ステンレス鋼は、排気管内で形成される酸性凝縮液に耐性があり、錆びず、高い排気温度でも構造の完全性を維持します。 304 ステンレス鋼パイプは通常、同等の軟鋼パイプよりも 3 ～ 5 倍長持ちします。
Q3: Skyond はカスタム形状のエキゾーストパイプを供給できますか?
はい。お客様の図面に合わせたオーダーメイド製作を承ります。技術図面、寸法仕様、または物理サンプルを提供していただければ、当社のエンジニアリング チームがお客様の設計を複製します。
Q4: エキゾーストパイプの交換が必要な兆候は何ですか?
兆候としては、目に見える錆、穴あき、または亀裂が挙げられます。漏れを示す排気騒音の増加。エンジン出力の低下または燃料消費量の増加。接続接合部の排気煤を視覚的に検出します。
Q5: エキゾーストパイプの破損部分だけを交換できますか?
部分的な修理が可能な場合もありますが、パイプ全体の交換をお勧めします。一部のみを交換すると、多くの場合、フィッティング不良、ストレスポイント、および修理箇所の早期故障につながります。
