Shacman トラック用 FAST 油圧リターダーダンピングプレート

中国のサプライヤーである Skyond は、シャクマントラック用の耐久性のあるオリジナルの FAST 油圧リターダーダンピングプレートを専門としています。これは、FAST 油圧リターダーシステムの比例制御バルブ用に精密に設計された取り付けおよび振動減衰コンポーネントです。このダンピングプレートは電磁比例バルブをリターダーバルブ本体にしっかりと固定し、車両振動によるバルブの破損や信号の歪みを防ぎます。一体化されたゴム製減衰層を備えた金属プレートが衝撃と振動を吸収し、比例バルブとリターダーシステム全体の両方の耐用年数を延ばします。フリートのオペレーターやメンテナンス工場にとって、FAST 油圧リターダーダンピングプレートは、バルブ故障の減少、安定したブレーキ性能、ダウンタイムの削減を意味します。

お問い合わせを送信

製品説明

Shacman トラック用 FAST 油圧リターダーダンピングプレートは、Skyond が供給する取り付けおよび保護コンポーネントであり、中国の当社施設で製造されています。この減衰プレートは、X5000、X6000、M3000S シリーズなどの Shacman 大型トラックや、Sinotruk HOWO、Yutong、Yaxing などの FAST リターダーを装備した他のブランドで一般的に見られる FAST 油圧リターダーシステムの空気圧比例制御バルブ用に設計されています。リターダーダンピングプレートはコントロールバルブ本体アセンブリに直接取り付けられ、リターダーオイルサンプに入る空気圧を調整する比例バルブを固定します。この圧力制御により作動室へのオイル流量が決まり、制動トルクが決まります。減衰プレートが摩耗または欠落していると、過剰な振動が精密バルブに伝わり、ブレーキの異常、作動の遅れ、またはバルブの完全な故障につながります。リターダーダンピングプレートと交換すると、安定したバルブ動作と一貫した油圧力が回復し、車両がより安全に減速します。

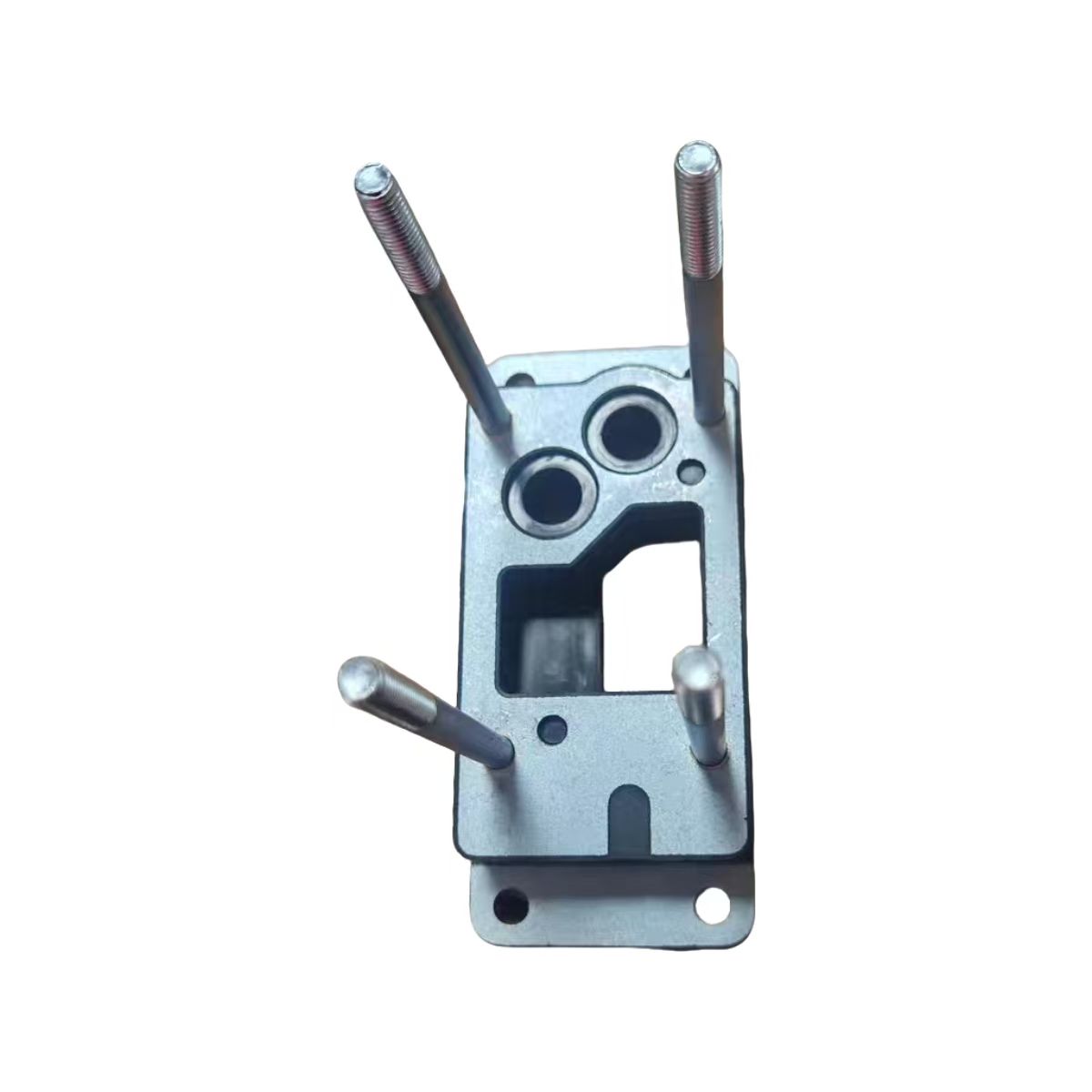

FAST Hydraulic Retarder Damping Plate for Shacman Truck

製品の利点

比例弁を振動から守ります。

シャクマントラック用 FAST 油圧リターダーダンピングプレートは、電磁比例バルブをリターダーバルブ本体にしっかりと保持します。これにより、道路の振動や車両の跳ね返りによって引き起こされるバルブの動きや信号の歪みが防止され、リターダーがドライバーのコマンドに一貫して応答することが保証されます。

コンポーネントの耐用年数を延ばします。

ダンピングプレートは、衝撃や振動エネルギーが比例バルブに到達する前に吸収することで、スプール、スプリング、ソレノイドなどのバルブの内部コンポーネントの摩耗を軽減します。これにより、車両の寿命全体にわたって整備間隔が長くなり、バルブ交換の回数が減ります。

金属とゴムの複合構造。

スチールプレートは強固な取り付けと正確なバルブ位置を提供し、接着されたゴム層は高周波振動を吸収します。この統合設計により、個別の取り付けブラケットやアイソレータが不要になり、バルブのアセンブリが簡素化され、潜在的な故障箇所が減少します。

リターダーの核となるブレーキの利点を維持します。

安定した比例バルブにより、リターダーはブレーキの可能性を最大限に発揮し、磨耗のない減速、熱フェードのない一貫した性能を実現し、常用ブレーキとタイヤへの負担を軽減します。これは、フリート運営者にとって、メンテナンスコストの削減と燃費の向上を意味します。

直接 OEM 交換。

取り付け穴、プレートの厚さ、全体の寸法は元の機器の仕様と一致します。取り付けにはバルブ本体や周囲の部品を変更する必要はありません。

主な仕様

パラメータ	仕様
部品番号	HB400-60003、HB400-60002
関連アセンブリ	HB400-60001 (減衰板付比例弁Ass'y)
製品タイプ	リターダ比例弁減衰・制振板
材料	一体型ゴム減衰層を備えた炭素鋼 Q235 -
構造	金属プレート+ゴム制振層複合材
関数	比例弁の取付、防振、衝撃吸収
互換性のあるリターダーモデル	FAST FH400B（直列接続）、FH240B、FHB320B（並列接続）、FHB400B-
対応車種シリーズ	シャックマン X5000、X6000、M3000S;また、Sinotruk HOWO、Yutong、Yaxing、および FAST リターダーを備えたその他のブランド -
原産国	中国
保証	3ヶ月
MOQ	1個
包装	カートン/カスタムパッケージが利用可能

ダンピングの役割は何ですか？

シャクマントラック用 FAST 油圧リターダーダンピングプレートは、リターダー制御システムにおいて 3 つの重要な機能を果たします。

確実な取り付け。 プレートは電磁比例弁をリターダ弁本体にしっかりとボルトで固定します。この機械的な固定により、車両の振動によるバルブのずれや緩みが防止され、バルブとその空気圧接続および電気接続の間の正確な位置合わせが維持されます。

振動減衰。一体化されたゴム層が、道路やドライブトレインからの衝撃と振動エネルギーを吸収し、消散します。この減衰がなければ、振動がバルブの内部コンポーネントであるスプール、スプリング、ソレノイドに直接伝わり、早期の摩耗、不安定な応答、または完全な故障を引き起こす可能性があります。

シグナルインテグリティ保護。リターダーダンピングプレートは、バルブを振動から隔離することで、誤った信号や信号の歪みが電子制御ユニットに到達するのを防ぎます。比例バルブは、ECU からの正確な電気信号に基づいて空気圧を調整します。振動による接点の跳ね返りや断続的な接続により、ECU がバルブの位置を誤って解釈し、誤ったブレーキトルクが適用される可能性があります。

ドライバーにとって、これは、定速降下機能から完全に作動したブレーキモードに至るまで、すべてのリターダー動作モードにわたって、予測可能なリニアなブレーキ応答を意味します。

製品構造について

このリターダーダンピングプレートは複合構造になっています。炭素鋼 Q235 プレートがゴム製ダンピング層に接着されています。

炭素鋼Q235プレート。この構造グレードの鋼は、比例バルブをしっかりと取り付けるために必要な剛性を提供します。取付ボルトの締め付け力や車両からの振動荷重に対しても曲がりや変形に強いです。スチールプレートはバルブ本体に対するバルブの正確な方向を維持し、空気圧接続と電気接続の位置が揃っていることを保証します。

ゴム製の制振層。エラストマー層は高周波振動エネルギーを吸収して熱に変換し、プレートを通して放散します。このゴムコンパウンドは、冬の寒い始動から長い下り坂中のリターダーシステムからの持続的な熱まで、大型トラックの運転で遭遇する温度範囲全体で減衰特性を維持するように配合されています。

複合設計の利点。金属とゴムを単一ユニットに結合することにより、減衰プレートは 1 つのコンパクトなコンポーネントで構造的取り付けと振動絶縁の両方を実現します。これにより、別個の取り付けブラケットやゴム製アイソレータが不要になり、バルブのアセンブリが簡素化され、潜在的な故障箇所が減少します。

互換性のあるリターダーのモデルと車両用途

Shacman トラック用 FAST 油圧リターダーダンピングプレートは、FAST 油圧リターダーモデルの全範囲と互換性があります。

1. FH400B (直列接続)。トランスミッションとインラインで取り付けられ、スペースに直列設置が可能な車両に適しています。

2. FH240B。低馬力用途向けのコンパクトな直列接続モデル。

3. FHB320B（並列接続）。パワーテイクオフ (PTO) インターフェイスを維持しながら、トランスミッションの横に取り付けます。

4.FHB400B。大容量並列接続モデル。

これらのリターダーモデルは、工場出荷時またはディーラーで次の場所に取り付けられます。

1. Shacman X5000、X6000、M3000S、およびその他の Shacman 大型トラック

2. シノトラック HOWO シリーズ

3. 裕通および亜興のバスと長距離バス

4. FAST リターダーを使用する他の商用車ブランド

ワークショップやフリートオペレーター向けに、リターダーダンピングプレートは複数のリターダーモデルと車両アプリケーションをカバーする単一の SKU を提供し、在庫管理を簡素化します。

設置とメンテナンス

リターダーダンピングプレートの交換には、詳細な注意が必要です。

専門家による取り付けをお勧めします

作業はリターダーコントロールバルブ本体の分解です。 FAST リターダーサービスの経験を持つ技術者が交換を実行することをお勧めします。

トルク仕様

取付ボルトはトルクレンチを使用して規定トルクで締め付けてください。締めすぎるとバルブ本体や減衰プレートが損傷する可能性があります。締め付けが不十分だと、動きや振動が発生します。

関連するコンポーネントを検査する

バルブを取り外した状態で、比例バルブ自体に損傷がないか確認します。 Oリングシールの硬さ、亀裂、変形がないか点検し、必要に応じて交換してください。

設置後の機能テスト

再組み立てした後、すべての動作モード一定速度および各ブレーキ段階でリターダーをテストし、通常のブレーキ力と空気またはオイルの漏れがないことを確認します。

経験豊富な技術者であれば、ほとんどの設置は 1 時間以内に完了します。

Skyond はどのように品質を管理し、テストしているのでしょうか?

Skyond が提供する Shacman トラック用のすべての FAST 油圧リターダーダンピングプレートは出荷前に検査されます。

寸法確認。プレートの取り付け穴の位置、厚さ、全体の寸法が OEM 仕様と照合してチェックされ、正しく取り付けられていることが確認されます。

ゴム結合の完全性。 ゴム層が鋼板に適切に接着しており、ボイドや剥離がないことが検査されます。

表面仕上げ。鋼板には、取り付けや耐用年数に影響を与える可能性のあるバリ、鋭利なエッジ、または腐食がないかチェックされます。

サンプルテスト。 各バッチからのランダムなサンプルは、減衰性能を検証するために圧縮および振動テストを受けます。

Skyond の高度な製造

Skyond は、精密機械と自動生産ラインを備えた最新の製造施設を運営しています。当社の工場は、シャックマントラック用の FAST 油圧リターダーダンピングプレートやその他の精密部品を一貫した品質基準で生産することができます。

精密CNC加工。当社の CNC 装置は、正確な仕様に合わせて金属コンポーネントの切断と成形を処理します。これにより、減衰プレートの正確な取り付け穴の位置、一貫したプレートの厚さ、およびバルブ本体への適切な取り付けが保証されます。寸法精度は、取り付けの容易さと、振動下でもバルブの位置合わせを維持するプレートの能力に直接影響します。

自動化された組み立てと品質管理。自動化されたプロセスにより人的エラーが軽減され、生産実行全体にわたって一貫したビルド品質が保証されます。各バッチは、原材料の検証から完成品のテストに至るまで、複数の段階で検査を受けます。

ゴム接着専用ライン。ゴム製減衰層は制御されたプロセスを使用してスチールプレートに接着され、ボイドや層間剥離のない適切な接着が保証されます。この接合の完全性は、耐用年数にわたるプレートの振動減衰性能にとって重要です。

試験装置。高精度の測定ツールと電気テスターは、シミュレートされた動作条件下で製品の性能を検証します。各バッチからランダムに採取したサンプルに対して圧縮および振動テストを実施し、減衰特性が仕様を満たしていることを確認します。

生産能力。当社の施設は、安定した品質を維持しながら大量注文に対応する大規模生産をサポートしています。大量の出荷を必要とするフリートオペレーターや商社の場合は、それに応じて生産を拡張できます。
